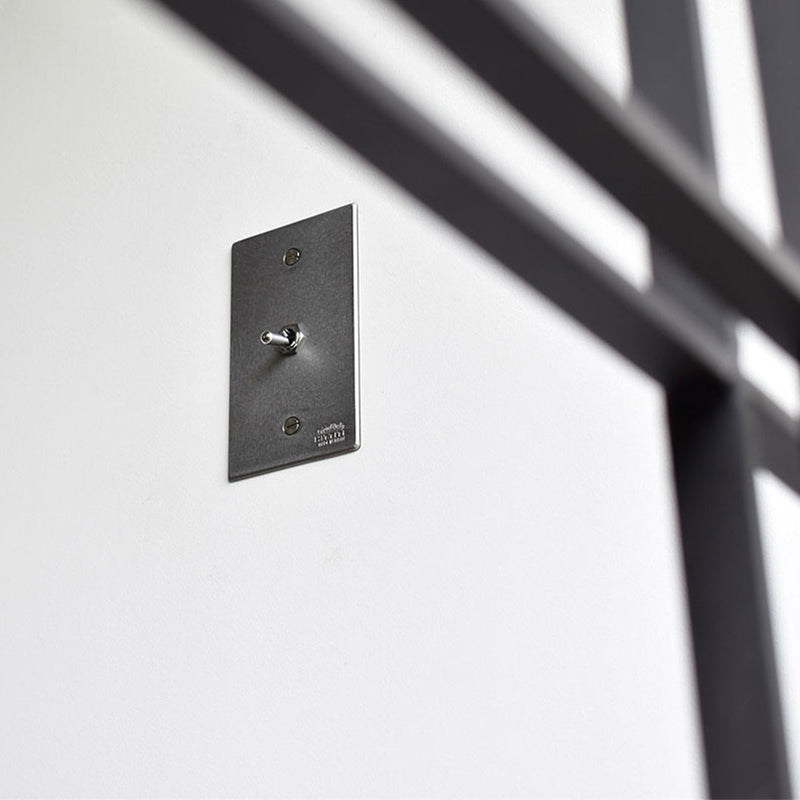

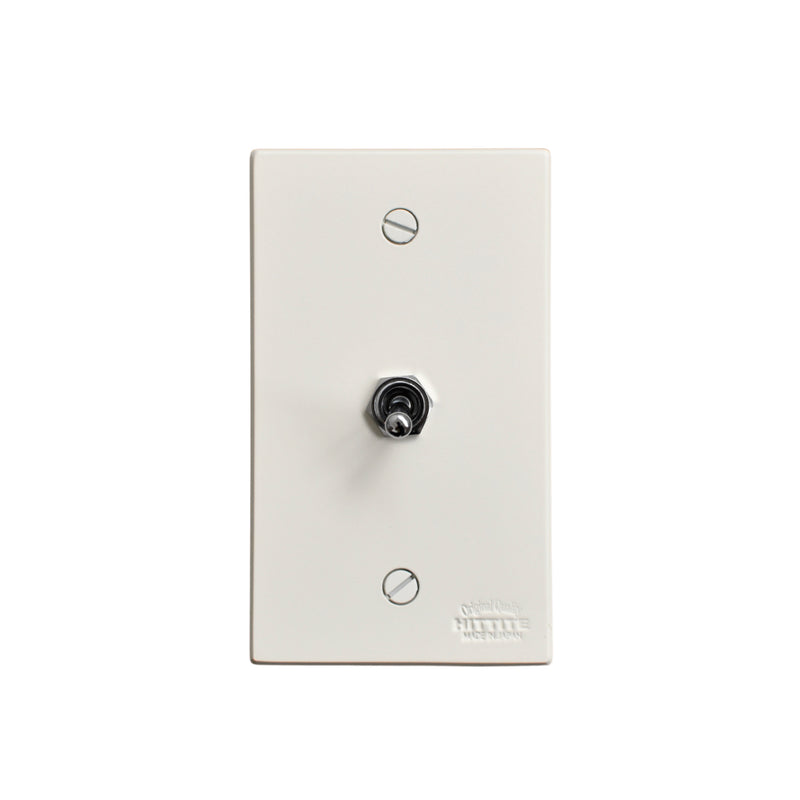

トグルスイッチ A [1口長方形型] 3路式（片切対応）

※スイッチの取り付けには電気工事士の資格が必要です。
資格をお持ちでない方は、お近くの電気工事士にご依頼ください。以下は電気工事士の方に向けた内容になります。
・トグルスイッチ本体と配線はネジで接続する仕様になっています。
Fケーブルの先端に圧着端子を圧着工具で取付け、圧着部分を絶縁キャップで保護した後、トグルスイッチ本体と配線をネジで接続してください。
・ダブル（スイッチ本体が2個口）の場合、配線は別途電線コネクタを使用してください。
・コネクタを入れるスペースがない場合は、両端に圧着端子・絶縁キャップがついたブリッジを別途制作して接続してください。

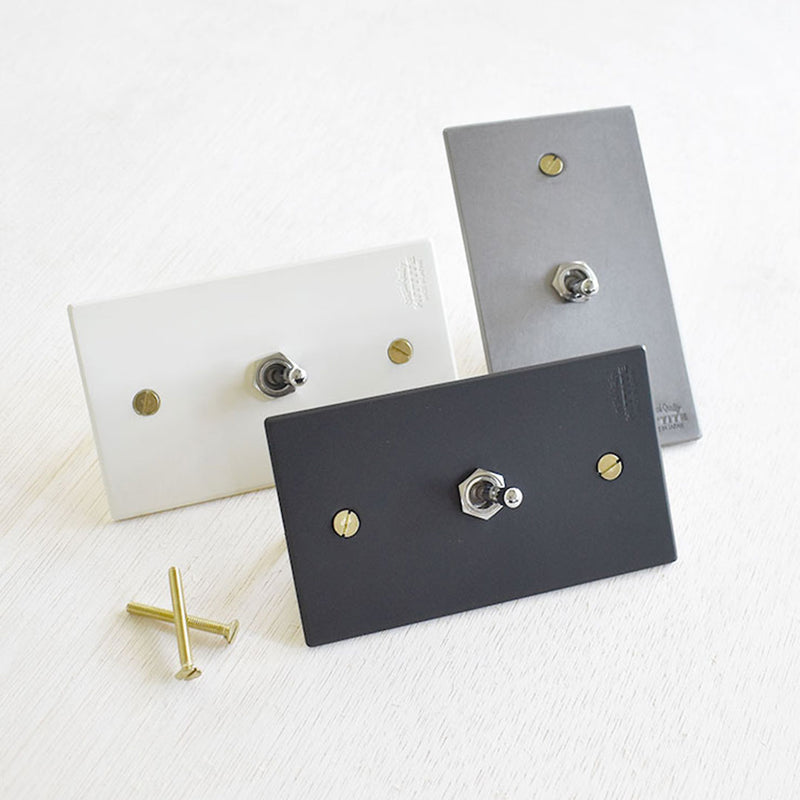

・プレートの取付はマイナスビスになっています。プレート表面は傷がつきやすいため、十分にご注意ください（手回しでの固定をおすすめします）。
・受け側は埋込ボックスまたははさみ金物をご使用ください。トグルスイッチ本体はプレート側についているため、取付枠金物等は不要です。
・プレートを取り付けるビスは35mmです。埋込ボックスに届かない場合ははさみ金物をご使用ください。
・トグルスイッチはNKKスイッチズ株式会社さんのトグル「SシリーズS-302T」を使用しています。
